Планетарные коробки передач: углубленное руководство по типам, приложениям и преимуществам

I. Введение в планетарные коробки передач

1. Что такое планетарная коробка передач?

Планетарная коробка передач, также известная как эпициклическая коробка передач, представляет собой сложную систему передач, характеризующуюся уникальным расположением передач. В отличие от традиционных коробок передач параллельных вала, планетарная коробка передач состоит из центральной передачи «солнце», внешнего «кольцо» (внутренняя передача) и нескольких передач «планеты», которые вращаются вокруг солнечного зубчатого колеса, в то время как с помощью солнца и кольцевой передачи. Эти планеты обычно устанавливаются на подвижном «носитель», который диктует их орбитальное движение. Это концентрическое расположение позволяет эффективно распределять нагрузку среди нескольких передач, что приводит к исключительным характеристикам производительности. Основная функция планетарной коробки передач заключается в том, чтобы обеспечить значительное умножение крутящего момента и снижение скорости в удивительно компактном пространстве.

2. Краткая история и эволюция

Фундаментальные принципы, лежащие в основе эпициклической передачи, можно проследить до древних времен, причем ранние применения обнаруживаются в астрономических часах и других сложных механических устройствах. Тем не менее, современная планетарная коробка передач, как мы его знаем сегодня, начали формироваться с появлением индустриализации и растущим спросом на мощные, но компактные решения для передачи электроэнергии.

Ранние проекты планетарных передач часто были сложными для производства и подвержены проблемам, связанным с распределением нагрузки и износом. Значительные достижения в области материаловедения, точной обработки и геометрии снаряжения привели к высокоэффективным, надежным и долговечным планетарным коробкам передач, доступных сегодня. В эволюции переходил переход от рудиментарных конструкций к высокообогативным системам, способными обрабатывать огромный крутящий момент, работать на высоких скоростях и устойчивые суровые условия окружающей среды. Разработка передовых смазочных материалов и технологий герметизации еще больше повысила их производительность и продолжительность жизни. Сегодня компьютерный дизайн (CAD) и анализ конечных элементов (FEA) играют решающую роль в оптимизации конструкций планетарных коробок передач для конкретных применений, раздвигая границы своих возможностей.

3. Преимущества планетарных коробок передач

Планетарные коробки передач предлагают убедительный набор преимуществ, которые делают их предпочтительным выбором в широком спектре отраслей. Их уникальный дизайн по своей природе дает несколько ключевых преимуществ:

• Высокая плотность крутящего момента: Возможно, наиболее значительным преимуществом является их способность передавать очень высокий крутящий момент в относительно небольшом объеме. Это связано с возможностями совместного использования нагрузки среди нескольких планетных шестерни, эффективно умножая площадь контакта и распределяет напряжение.
• Компактный размер: Концентрическое расположение передач позволяет очень компактно и экономит пространство. Это имеет решающее значение в приложениях, где пространство находится в премии, такой как робототехника, аэрокосмическая и портативная техника.
• Высокая эффективность: Планетарные коробки передач известны своей высокой эффективностью передачи мощности, часто превышающей 95% на одной стадии. Это объясняется чистым контактом прокатки между зубьями передачи, что сводит к минимуму потери трения по сравнению с другими расположениями передачи.
• Отличная точность позиционирования и жесткость: Сбалансированное распределение нагрузки и жесткая конструкция планетарных коробок передач способствует минимальной обратной реакции (игра между передачами сетки) и высокой жесткости кручения. Это делает их идеальными для приложений, требующих точного управления движением, таких как промышленная автоматизация и робототехника.
• Низкий шум и вибрация: Многочисленные точки контакта и сбалансированные вращающиеся компоненты в планетарной коробке передач приводят к более плавной работе и снижению уровня шума и вибрации по сравнению с обычными коробками передач.
• Универсальные передаточные числа: Изменяя количество зубов на солнце, планете и кольцевых шестернях, а также путем укладки нескольких этапов, можно достичь широкого спектра коэффициентов восстановления, удовлетворяя различные требования применения.
• Коаксиальное расположение вала: Как входные, так и выходные валы, как правило, являются коаксиальными, упрощают дизайн машины и интеграцию. Это устраняет необходимость в смещенных валах и связанных с ними сложностей монтажа.
• Долговечность и длительный срок службы: При правильной смазке и обслуживании надежные возможности проектирования и обмена нагрузкой планетарных коробок передач способствуют длительному рабочее срок службы, даже в требовательных условиях.

Эти преимущества в совокупности делают планетарные коробки передач неотъемлемым компонентом в многочисленных современных механических системах, что способствует инновациям и эффективности в разных отраслях.

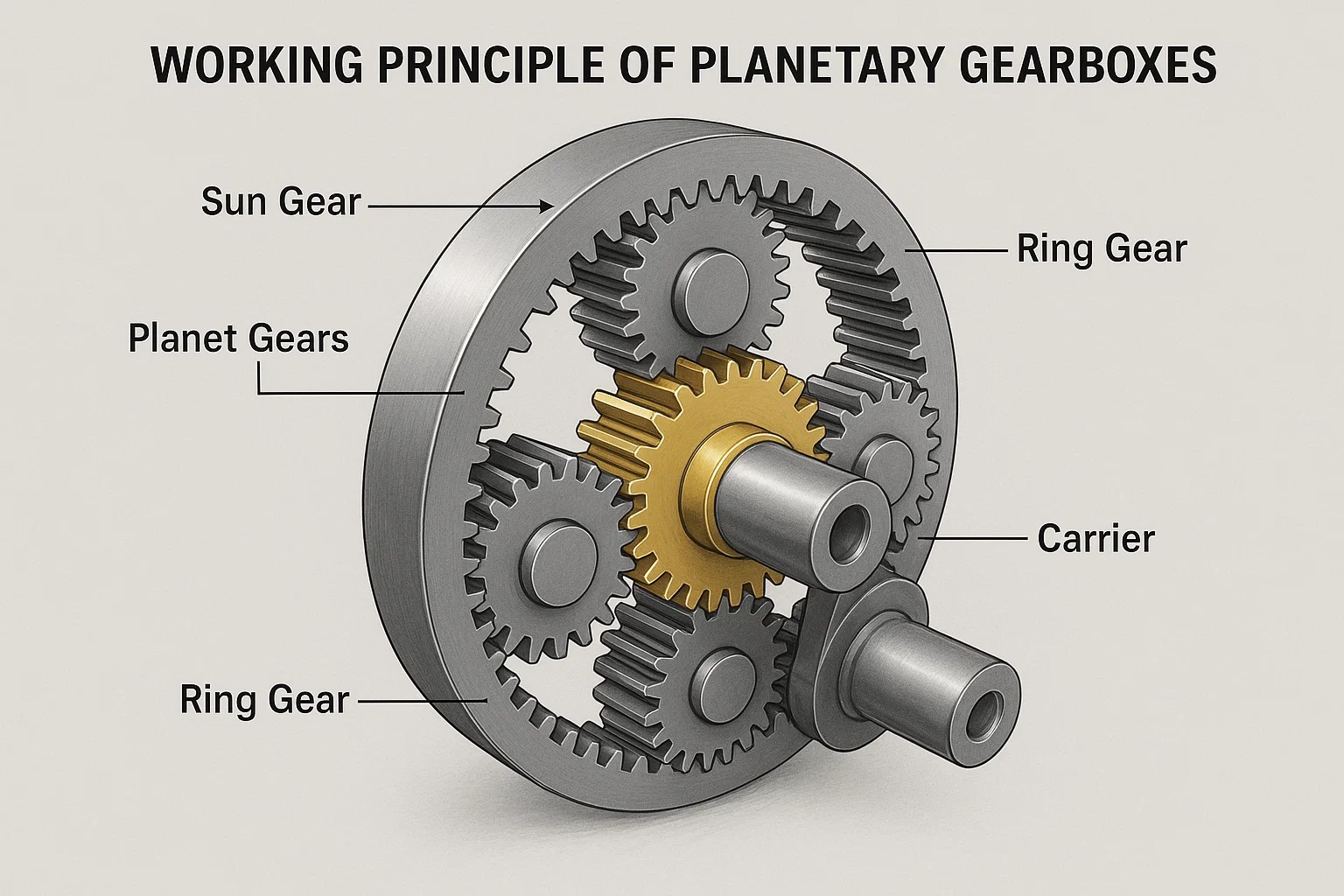

II Рабочий принцип планетарных коробок передач

Замечательная производительность планетарной коробки передач проистекает из его гениальной внутренней конфигурации и способа взаимодействия ее компонентов. Понимание этого механизма является ключом к оценке его широко распространенной утилиты.

1. Компоненты: солнечная передача, планета, кольцевая передача, перевозчик

Типичная планетарная коробка передач, в его основной форме, включает в себя четыре фундаментальных компонента, каждый из которых играет важную роль в процессе передачи мощности:

• Солнечное снаряжение: Это центральное снаряжение, аналогичное солнцу в нашей солнечной системе (отсюда и название «Планета»). Обычно это входная передача в конфигурации снижения скорости, или выходная передача в конфигурации увеличения скорости. Он соединяется извне с помощью планеты.
• Планета передач: Обычно это две или более передачи, которые вращаются вокруг центрального солнечного снаряжения. Они сочетаются как с солнечной передачей, так и с внутренними зубами кольцевой передачи. Планетные шестерни несут ответственность за распределение нагрузки и передачи питания от солнечной передачи на кольцевую передачу или носитель или наоборот. Количество передач планеты влияет на грузоподъемность и баланс системы.
• Кольцевая передача (кольцевая передача / внутренняя передача): Это внешняя передача с внутренними зубами, которые сочетаются с планеты. Он инкапсулирует солнце и планеты. Кольцо может быть стационарным, выступая в качестве реакционного элемента, или ее можно управлять или обеспечить выход. Его внутренние зубы обеспечивают стабильную и надежную контактную поверхность для планеты.
• Перевозчик (планета -оператор / рука): Это структурный компонент, который удерживает планету на месте и поддерживает их расстояние вокруг солнечного снаряжения. Планетные шестерни обычно устанавливаются на валах, которые прикреплены к носителю, что позволяет им вращаться на своих осях, одновременно вращающиеся вокруг солнечного зубчатого колеса. Перевозчик может служить входом, выводом или стационарным компонентом, в зависимости от желаемой кинематической конфигурации.

Это уникальное, коаксиальное расположение передач позволяет разместить весь механизм передач в компактном цилиндрическом корпусе, что является основным конструктивным преимуществом.

2. Как взаимодействуют шестерни

Взаимодействие этих четырех компонентов определяет снижение скорости скорости передач, умножение крутящего момента и направление вращения. Рабочий принцип основан на исправлении одного из трех основных вращающихся компонентов (солнце, несущая или кольцевая передача), а затем использование другого в качестве входного и третьего в качестве вывода.

Давайте рассмотрим наиболее распространенную конфигурацию для снижения скорости:

• Вход: А Солнечное снаряжение обычно приводится в движение мотором.
• Стационарный: А Кольцо удерживается фиксированным (предотвращенное вращение).
• Выход: А Перевозчик становится выходным валом.

В этой настройке:

1. Когда солнечная передача вращается, она управляет шестернями сетки планеты.
2. Поскольку передачи планеты также объединяются с стационарный Кольцо, они вынуждены «ходить» или катиться вдоль внутренней части кольцевой передачи.
3. Это холкое движение заставляет планету на орбите вокруг солнечного снаряжения, неся их поддержку перевозчик с ними.
4. Поскольку зубчатые колеса планеты катятся и вращаются, носитель вращается с гораздо более медленной скоростью, чем входная солнечная передача, эффективно снижая скорость и умножая крутящий момент.

Возможны другие конфигурации:

• Фиксированный перевозчик: Если перевозчик удерживается стационарным, система действует как стандартное сокращение передачи, где солнце управляет планетами, которые затем управляют кольцевым шестерней. Это расположение может быть использовано для снижения или увеличения скорости, часто с различными направлениями выходного производства.
• Исправленное солнечное снаряжение: Если солнечная передача удерживается неподвижной, а кольцевая передача приводится в движение (вход), носитель может стать выходом, что приводит к другому соотношению сокращения.

Красота планетарного дизайна заключается в его способности распространять нагрузку по нескольким планеты. Каждая планета несет часть общего крутящего момента, что приводит к:

• Увеличенная грузоподъемность: Нагрузка используется, поэтому каждый зубчик передач испытывает меньше напряжения по сравнению с обычной передачей, где вся нагрузка передается через одну сетку.
• Более плавная операция: Несколько точек контакта уменьшают вибрацию и шум.
• Большая эффективность: Чистое прокатное действие между передачами сводит к минимуму скользящее трение.

3. Расчет передач

Передаточное число (я) планетарной коробки передач зависит от того, какие компоненты фиксируются, ввод и выход, а также количество зубов на солнечной передаче ( Z......... с ​ ), кольцевая передача ( Z ведущий ​ ) и планеты ( Z п ​ ) В то время как количество планеты ( Не п ​ ) влияет на грузоподъемность, она не напрямую влияет на соотношение сам

Давайте рассмотрим наиболее распространенную конфигурацию, где Кольцо зафиксировано (стационарно) , Солнечная передача - это вход и Носитель - вывод .

Формула для передачного соотношения (я) в этой общей конфигурации (скорость ввода / скорость выхода):

я = 1 Z ведущий / Z с

Где:

• Z ведущий ​ = Количество зубов на кольцевой передаче
• Z с ​ = Количество зубов на солнце

Пример: Если планетарная коробка передач имеет солнечную передачу с 20 зубами ( Z с ​ = 20 и кольцо с 80 зубьями ( Z ведущий ​ = 80 ), и кольцевая передача зафиксирована:

я = 1 80/20 = 1 4 = 5

Это означает, что для каждых 5 вращений входной солнечной шестерни выходной носитель будет вращаться в 1 раз. Скорость снижается в течение 5, а крутящий момент умножается на коэффициент 5 (игнорируя потери эффективности).

Важные примечания по передаче передачи:

• Для многоступенчатых планетарных коробок передач общее передаточное соотношение является продуктом индивидуальных соотношений каждого этапа. Например, если у вас есть два этапа, каждая с соотношением 5: 1, общее соотношение будет 5 × 5 = 25 : 1 .
• Другие конфигурации (например, фиксированное солнце, входное кольцо, выходной носитель) имеют различные формулы соотношения. Общая формула, полученная с использованием уравнения Уиллиса, является мощным инструментом для расчета соотношений во всех эпициклических поездах.

Понимание этих фундаментальных компонентов и их динамического взаимодействия имеет решающее значение как для проектирования, так и для выбора планетарных коробок передач для конкретных применений.

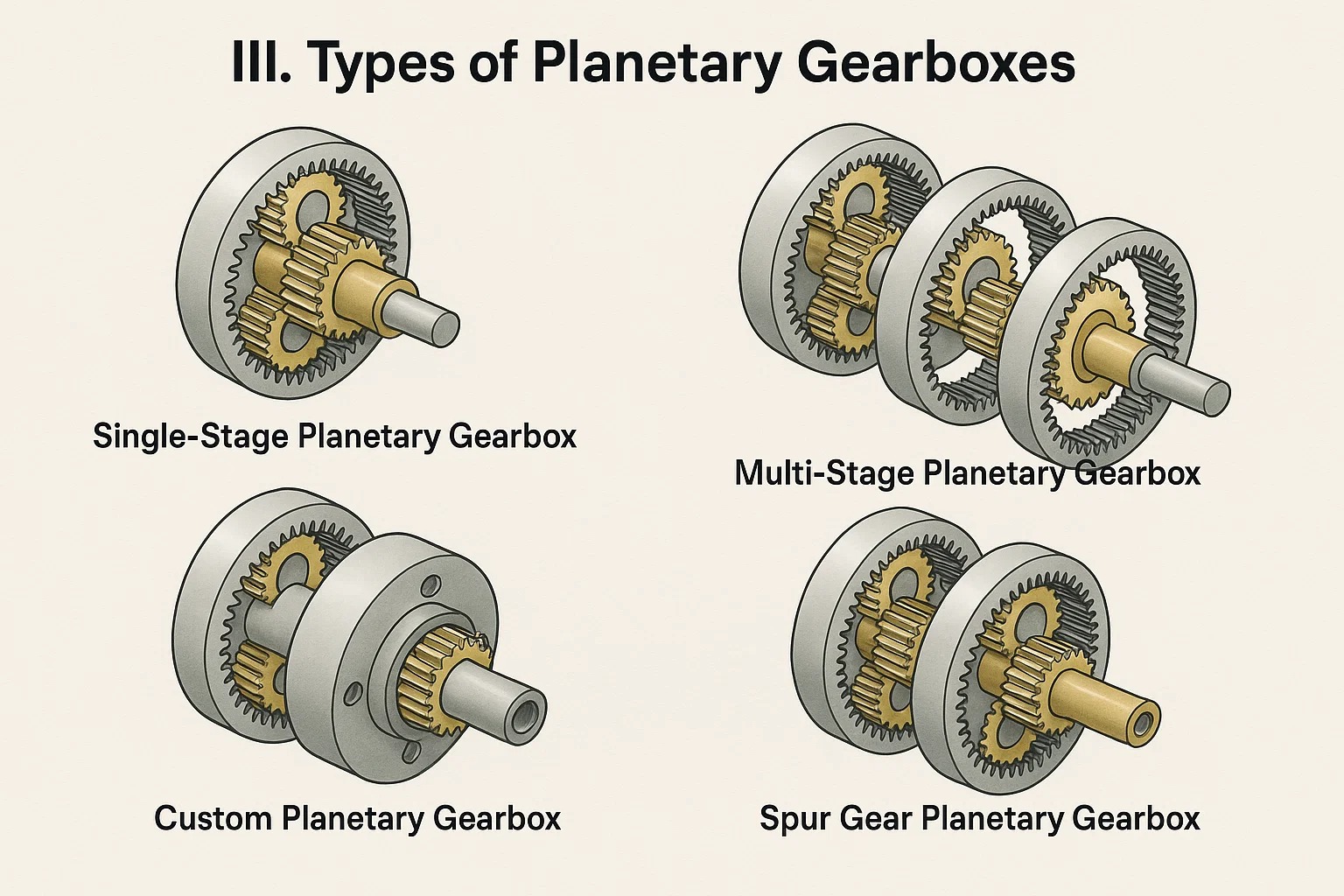

Iii. Типы планетарных коробок передач

В то время как фундаментальные компоненты планетарной коробки передач остаются последовательными (солнце, планета, кольцо, носитель), изменения в их расположении, количество этапов и тип используемых шестерноводов приводят к различным конфигурациям, каждый из которых оптимизирован для конкретных характеристик производительности и применения.

1. Одноступенчатые планетарные коробки передач

Одноступенчатая планетарная коробка передач-самая простая форма, состоящая из одного набора солнца, планеты и кольцевых шестерни с соответствующим носителем.

• Структура: Он состоит из одного центрального солнечного снаряжения, нескольких планетных шестерни, посвященных солнцу, планеты, держащей планету, и внешней кольцевой шестерни, сетчатой ​​с планетами.
• Операция: Мощность, как правило, вводится через солнечную передачу, кольцевая передача удерживается неподвижной, а вывод берется от носителя (для снижения скорости).
• Характеристики:
  • Компактность: Чрезвычайно компактный для достигнутого коэффициента снижения.
  • Эффективность: Очень высокая эффективность, часто превышая 97% за одну стадию.
  • Диапазон ограниченного соотношения: Максимальное практическое соотношение снижения для одного этапа, как правило, ограничено (например, обычно от 3: 1 до примерно 10: 1 или 11: 1). Достижение более высоких соотношений на одной стадии потребует очень маленькой солнечной передачи по сравнению с кольцом, что может привести к проблемам с прочностью зубов и количеству планеты, которые можно установить.
  • Приложения: Идеально подходит для применений, требующих умеренного снижения скорости, высокой плотности крутящего момента и точного управления движением в небольшом следе, таких как небольшая робототехника, сервомоторные приложения и автоматизированные сборочные линии.

2. Многоценные планетарные коробки передач

Когда требуются более высокие коэффициенты восстановления, или когда требуется очень специфическая скорость выходной системы, одна стадия не может эффективно обеспечить, несколько планетарных стадий объединяются последовательно.

• Структура: Многоступенчатая планетарная коробка передач состоит из двух или более отдельных наборов планетарных передач, подключенных последовательно. Выходной носитель первой стадии часто действует как входная солнечная передача для следующей стадии, или промежуточный вал соединяет этапы.
• Операция: Общее передаточное число является продуктом отдельных соотношений каждого этапа. Например, двухступенчатая коробка передач с соотношением 5: 1 на первом этапе и соотношение 4: 1 на втором этапе даст общее соотношение 20: 1.
• Характеристики:
  • Высокие коэффициенты снижения: Способен к достижению очень высоких передач (например, с 15: 1 до нескольких сотен или даже тысяч до одного).
  • Увеличенная длина: Общая длина коробки передач увеличивается с количеством этапов, хотя она остается относительно компактной по сравнению с многоэтапными коробками передач параллельных валов для эквивалентных соотношений.
  • Слегка снижена эффективность: Хотя каждый этап очень эффективен, с каждым дополнительным этапом наблюдается небольшая потери эффективности. Тем не менее, общая эффективность обычно остается очень высокой (например, 90-95% для многоэтапных).
  • Приложения: Широко используется в тяжелых промышленных машинах, ветряных турбинах, системах солнечной батареи, большой робототехнике, строительном оборудовании и в любом месте очень высокого крутящего момента и низкой скорости выхода в относительно компактном форм -факторе.

3. Пользовательские планетарные коробки передач

Помимо стандартных готовых единиц, пользовательские планетарные коробки передач разработаны и изготовлены для удовлетворения очень специфических и часто уникальных требований применения, которые не могут быть выполнены с помощью легкодоступных решений.

• Соображения дизайна: Настройка может включать:
  • Конкретные передаточные числа: Нестандартные или чрезвычайно высокие/низкие соотношения.
  • Материалы: Использование специализированных материалов для экстремальных температур, коррозийных сред или снижения веса (например, аэрокосмических применений).
  • Запечатывание и смазка: Решения для вакуумной среды, требований к пищевым требованиям или применения высокого давления.
  • Монтаж и интеграция: Уникальные конструкции фланца, конфигурации вала (полый вал, сплайдный вал, интегрированный двигатель) или формы корпуса, чтобы соответствовать ограниченным пространствам.
  • Обратная реакция: Ультра-низкие требования обратной реакции для управления точным движением.
  • Шум/вибрация: Проектирование модификаций для чрезвычайно тихой работы.
  • DICE CYCЛE & ЛIFE: Спроектировано для исключительно долгого срока службы или конкретных циклов нагрузки.
• Преимущества: Точная оптимизированная производительность для предполагаемого применения, часто приводит к повышению эффективности системы, надежности и долговечности.
• Приложения: Высокие научные инструменты, оборонительные применения, специализированные аэрокосмические системы, автоматическая машина, медицинские устройства и нишевое промышленное оборудование, где стандартные решения недостаточны.

4. Планетарные коробки передач Spur

Эта классификация относится к типу зубов, используемых на солнце, планете и кольцевых зубчатых колесах. Шпоры являются наиболее распространенным и фундаментальным типом снаряжения.

• Характеристики:
  • Прямые зубы: Зубы прямые и параллельны оси вращения.
  • Простота и экономическая эффективность: Проще и, как правило, дешевле в производстве, чем спиральные шестерни.
  • Высокая эффективность: Отличная эффективность, особенно в высокообогащенных системах.
  • Радиальные нагрузки: Генерировать только радиальные силы (без осевой тяги).
  • Шум: Может быть шумнее спиральных шестерни, особенно на более высоких скоростях, из -за того, что весь зуб, общающийся одновременно («ударная нагрузка»).
• Приложения: Широко используется в огромном ряде приложений, где эффективность и стоимость являются первичными соображениями, а умеренные уровни шума приемлемы. Это включает в себя большинство общих промышленных автоматов, электроинструментов и множество компактных систем привода.

5. Планетарные коробки с спиральной передачей

Спиральные зубчатые колеса имеют зубы, которые разрезаются под углом к ​​поверхности передачи, образуя спираль.

• Характеристики:
  • Угловые зубы: Зубы угловой по сравнению с осью вращения.
  • Более плавное помолвка: Угловые зубы участвуют постепенно, от одного конца к другому, что приводит к более спокойной и более плавной работе.
  • Более высокая грузоподъемность: Постепенное взаимодействие означает, что больше зубов в любое время контактирует, что позволяет им обрабатывать более высокие нагрузки для того же размера передачи по сравнению с шестерними.
  • Осевая тяга: Создайте осевую силу тяги вдоль вала, что требует соответствующих подшипников тяги для управления.
  • Сложность производства: Более сложный и дорогой в производстве, чем шестерни.
• Приложения: Предпочтительны в приложениях, где критическое снижение шума, подавление вибрации и более высокая нагрузка. Это включает в себя высокую робототехнику, высокоскоростную машинку, автомобильные трансмиссии, коробки передач ветряных турбин и тяжелые промышленные диски, где гладкая передача мощности имеет первостепенное значение.

Выбор между шпорами и спиральными коробками передач планеты зависит от конкретных требований применения в отношении шума, грузоподъемности, затрат и сложности проектирования.

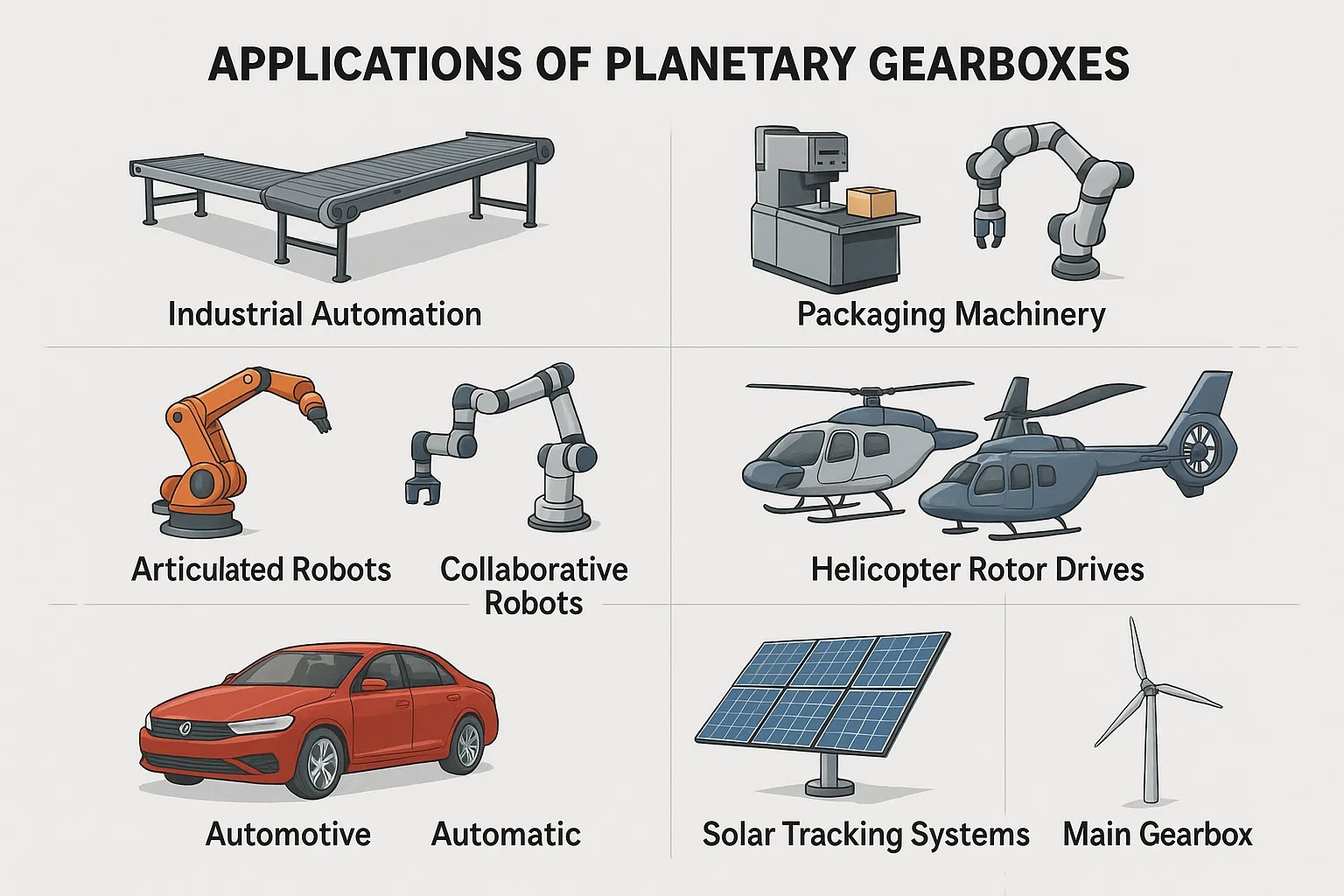

IV Применение планетарных коробок передач

Уникальная комбинация высокой плотности крутящего момента, компактного размера, высокой эффективности и точности делает планетарные коробки передач незаменимыми в широком спектре отраслей. Их универсальность позволяет им плавно интегрировать в системы от высокой рецептной робототехники до тяжелых промышленных машин.

1. Промышленная автоматизация

В сфере промышленной автоматизации планетарные коробки передач являются краеугольным камнем для достижения точного и надежного управления движением. Их способность доставлять высокий крутящий момент с минимальной негативной реакцией имеет решающее значение для точного позиционирования и движения автоматизированного механизма.

• Конвейерные системы: Обеспечить необходимое снижение крутящего момента и скорости для эффективного и контролируемого перемещения товаров вдоль производственных линий. Их компактный размер позволяет интегрировать в конструкции конвейеров с ограниченным пространством.
• Упаковочный механизм: Решает для точной синхронизации различных элементов машины, таких как наполнители, герметики и этикетки. Точность планетарных коробок передач обеспечивает постоянное качество продукции и высокую пропускную способность.
• Печатное оборудование: Основное для точного выравнивания и перемещения роликов и тарелок, обеспечивающих высококачественную регистрацию печати и последовательный выход в коммерческих печатных прессах.
• Обработка материалов: Используется в автоматизированных транспортных средствах с гидом (AGV), автоматизированные системы хранения и поиска (AS/RS), а также различные подъемы и подъемники, где требуются контролируемые движения и высокая грузоподъемность.
• Резкие и сварочные машины: Обеспечить точное позиционирование и скорость подачи, необходимые для сложных проходов резания и точных сварных операций.

2. Робототехника

Планетарные коробки передач практически синонимичны современной робототехники из -за их фундаментальной роли в достижении гибкости, силы и точности, требуемых роботизированными системами.

• Сочленены роботы: Интегрируется в суставы роботизированных рук (например, 6-осевых роботов), чтобы обеспечить необходимый крутящий момент для подъема и манипулирования тяжелыми нагрузками при сохранении высокой точность позиционирования для повторяемых задач.
• Совместные роботы (коботы): Их нижняя обратная реакция и плавная операция способствуют точному и безопасному взаимодействию, необходимому для коботов, работающих вместе с человеческими операторами.
• Сервисные роботы: Используется в платформах мобильных роботов для навигации и локомоции, а также в Manipulatили Armс для задач в различных отраслях обслуживания.
• Экзоскелеты: Применяется в применении экзоскелетов для медицинской реабилитации или промышленной помощи, обеспечивая необходимый суставочный крутящий момент для увеличения человека.

3. Aeroсpace

В аэрокосмической промышленности премия за снижение веса, надежность и точность делает планетарные коробки передач идеальным выбором для многочисленных критических применений.

• Приводы самолетов: Используемые в приводах контрольной поверхности (лоскуты, элероны, руль), системы ретракции шасси и реверсировки тяги, где высокий крутящий момент в компактном и легком пакете имеет важное значение для безопасности и производительности.
• Вертолетные роторные приводы: В то время как основные коробки передач-ротора очень сложны, планетарные стадии часто являются интегральными компонентами из-за их возможностей обмена нагрузкой и высоких коэффициентов снижения, которые имеют решающее значение для передачи мощности от двигателя в ротор.
• Спутниковые и космические механизмы: Используемые в системах установки антенны, механизмы развертывания солнечной батареи и роботизированные руки на космических транспортных средствах, где точное движение в экстремальных средах имеет первостепенное значение.

4. Автомобильная

Планетарные коробки передач являются фундаментальным компонентом во многих автомобильных приложениях, особенно в передаче.

• Автоматические коробки передач: Ядро большинства автоматических трансмиссий использует несколько наборов планетарных передач для обеспечения различных передаточных чисел без прерывания потока мощности. Это обеспечивает плавное и плавное переключение передач.
• Гибридные транспортные средства: Используется в устройствах с распылением питания в гибридных трансмиссии для объединения энергии из двигателя внутреннего сгорания и электродвигателя, что обеспечивает эффективное управление энергией.
• Электромобиль (EV) трансмиссии: Несмотря на то, что в некоторых электромобилях все еще используются одноэтапные планетарные коробки передач, для оптимального снижения скорости двигателя и крутящего крутящего момента по-прежнему используют одноэтапные планетарные коробки передач для оптимального снижения скорости двигателя.
• Дифференциалы с ограниченным проскальзыванием: Некоторые дифференциальные конструкции включают в себя наборы планетарных передач для управления распределением энергии между колесами, улучшая тягу.

5. Системы отслеживания солнечной энергии

Для максимизации захвата энергии солнечные батареи должны точно отслеживать движение солнца в течение дня. Планетарные коробки передач имеют решающее значение для этого точного движения.

• Трекеры с одной осиной: Обеспечить привод для панелей, чтобы наклоняться вдоль одной оси, оптимизируя их угол относительно солнца.
• Трекеры с двойной осью: Включить более сложные движения, позволяя панелям отслеживать как азимут (горизонтальный угол), так и возвышение (вертикальный угол) солнца. Высокая точность и надежность планетарных коробок передач обеспечивают надежную долгосрочную работу в наружной среде.

6. ветряные турбины

Планетарные коробки передач являются критическим компонентом в трансмиссии большинства многомегаваттных ветряных турбин, соединяя зазор между медленным ротором и высокоскоростным генератором.

• Главная коробка передач: Основное применение находится в основной коробке передач, которая соединяет медленные лезвия ротора ветряной турбины (низкий оборотник, высокий крутящий момент) с гораздо более быстрого вращающимся электрическим генератором (высокий оборотник, нижний крутящий момент). Планетарные стадии высокоэффективны для этого существенного увеличения скорости и преобразования крутящего момента.
• Системы высоты и рыскания: Меньшие планетарные коробки передач также используются в системах высоты тона (управляя углом лезвия) и системам рыскания (ориентируя гонку в ветер), чтобы обеспечить точные и мощные движения, необходимые для оптимального захвата энергии и безопасности.

7. Упаковочный механизм

Как кратко упомянуто при промышленной автоматизации, упаковочный механизм в значительной степени опирается на точность и высокие показатели цикла, включенные планетарными коробками передач.

• Наполнительные машины: Обеспечить точное распределение объема.
• Уплотнительные машины: Обеспечить последовательное давление и время для уплотнения.
• Маркирующие машины: Гарантия точного размещения метки на высоких скоростях.
• Картонирование и паллелизирующие машины: Доставьте управляемые движения для формирования, заполнения, герметизации и укладки пакетов. Низкая негативная реакция и компактная природа планетарных коробок передач необходимы для синхронизированных, высокоскоростных операций, характерных для современных линий упаковки.

8. печатное оборудование

Спрос на высококачественную, высокоскоростную и постоянную производительность в печатной отрасли делает планетарные коробки передач идеальным выбором.

• Сметные прессы: Используется в механизмах привода для цилиндров пластин, общих цилиндров и цилиндров оттиска, требующих чрезвычайно точной регистрации и плавного вращения для предотвращения призраков или опечаток.
• Цифровые прессы: В то время как различающиеся по технологиям, элементы, такие как механизмы подачи бумаги и конкретные системы позиционирования печати, могут извлечь выгоду из компактного и точного характера планетарных коробок передач.
• Flexographic и Gravure Preses: Подобно смещению, эти прессы требуют точного управления скоростями роликов и систем натяжения, где планетарные коробки передач обеспечивают необходимый крутящий момент и точность.

Разнообразные приложения подчеркивают адаптивность и критическую роль планетарных коробок передач в современных промышленных и технологических достижениях.

Сравнения типа планетарной коробки передач

Вот таблицы, обобщающие ключевые характеристики различных типов планетарных коробок передач:

Планетарная коробка передач Сравнение: одноступенчатая и многоэтапная

Планетарная коробка передач Сравнение типа: шестерна против спиральной передачи

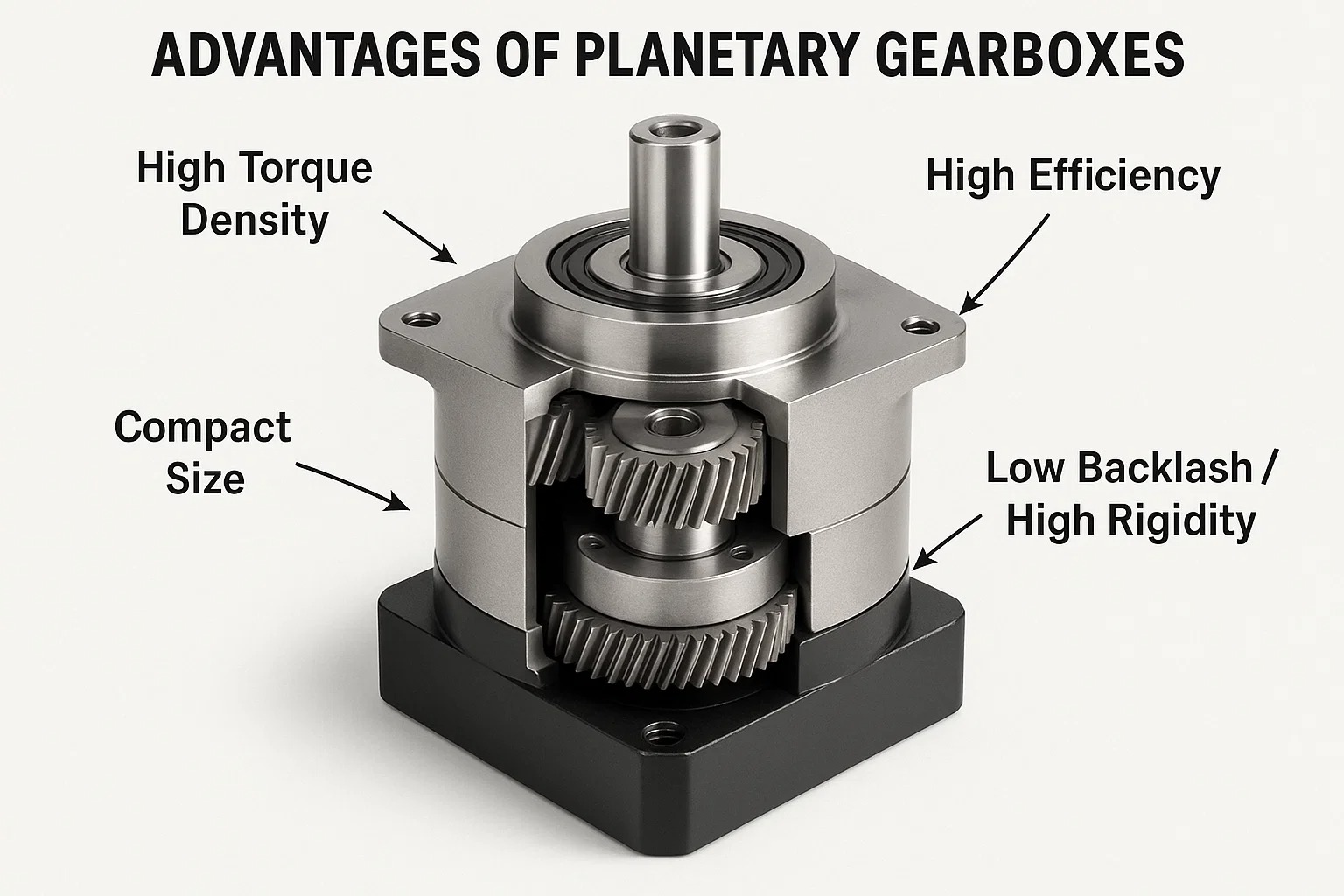

V. Преимущества

Уникальные принципы проектирования и эксплуатации планетарных коробок передач предоставляют им несколько важных преимуществ по сравнению с другими конфигурациями передач. Эти преимущества именно поэтому они являются предпочтительным выбором в огромном количестве требовательных приложений, где производительность, пространство и эффективность имеют первостепенное значение.

1. Высокая плотность крутящего момента

Одним из наиболее убедительных преимуществ планетарных коробок передач является их исключительное Плотность крутящего момента Полем Это относится к их способности передавать очень большое количество крутящего момента по сравнению с их физическим размером и весом.

• Распределение нагрузки: Основной причиной такой высокой плотности крутящего момента является распределение нагрузки между многочисленными планеты. В обычной коробке передач с параллельным валом вся нагрузка обычно передается через одну сетку между драйвером и управляемой передачей. Напротив, в планетарной системе крутящий момент разделяется между всеми планеты (например, 3 или 4 планеты), эффективно умножая область контакта, передающую мощность.
• Распределение стресса: Это распределение нагрузки означает, что каждый отдельный зубчик передач испытывает меньше напряжения по сравнению с одноипроводной системой, обрабатывающей один и тот же крутящий момент. Это позволяет небольшим передачам передавать большую мощность или для более крупных передач для передачи значительно более высокой мощности без увеличения их физических измерений пропорционально.
• Компактная мощность: Эта присущая дизайна делает планетарные коробки передач идеальными для применений, где пространство ограничено, но требуется высокая передача мощности, обеспечивая большую мощность в меньшей конверте.

2. Компактный размер

А компактный размер планетарных коробок передач является прямым следствием их коаксиальной и концентрической конструкции.

• Коаксиальный вход/вывод: В отличие от традиционных коробок передач, где входные и выходные валы часто смещены, планетарные коробки передач обычно имеют свои входные и выходные валы, выровненные по одной и той же оси. Это коаксиальное расположение оптимизирует конструкцию и интеграцию машины, устраняя необходимость в сложных выравниваниях вала или дополнительное пространство для смещения.
• Эффективность пространства: Передачи расположены концентрически, с планеты, вращающиеся внутри Кольцо с помощью солнечного снаряжения. Это внутреннее расположение сводит к минимуму общую площадь коробки передач по сравнению с внешними наборами передач, которые требуют большего места для параллельных валов и более крупных оболочек для размещения пролета передач.
• Пособия по интеграции: Этот компактный след очень важен в современном оборудовании, где миниатюризация и эффективное использование пространства являются ключевыми драйверами дизайна. Это обеспечивает более сложную функциональность в небольших продуктах, уменьшает общий размер машины и вес и упрощает установку.

3. Высокая эффективность

Планетарные коробки передач высоко ценятся за их впечатляющие Эффективность передачи электроэнергии , часто достигая до 97% или более за этап.

• Контакт на категории: Основной причиной этой высокой эффективности является преобладание катания на контакте между зубчатыми зубами. В отличие от некоторых других типов передач, которые включают более высокую степень скольжения трения, движение планеты по сравнению с солнцем и кольцевыми передачами в значительной степени является движением. Прокативное трение по своей природе ниже, чем скользящее трение, что сводит к минимуму потери энергии, вызванные теплом.
• Сбалансированные силы: Симметричное распределение планеты вокруг солнечного передачи помогает сбалансировать радиальные силы в коробке передач. Это уменьшает изгибные моменты на валах и подшипниках, что приводит к меньшему трению и износу, а также в дальнейшем способствует повышению эффективности и длительной жизни.
• Снижение потребления энергии: Более высокая эффективность напрямую приводит к меньшему энергетическим отходам, более низким рабочим температурам и в конечном итоге более низких затрат на оборудование. Это является важным фактором в энергоемких отраслях и приложениях с батарейным питанием.

В дополнение к этим основным преимуществам, уникальный дизайн планетарных коробок передач по своей природе способствует нескольким другим полезным характеристикам:

• Низкая обратная реакция и высокая жесткость: Жесткая конструкция обмена нагрузкой с несколькими точками сетки по своей природе обеспечивает очень низкую обратную реакцию и высокую жесткость. Это имеет решающее значение для приложений, требующих высокой точной и повторяемого движения, таких как робототехника и механизм ЧПУ.
• Тихая операция: Распределение нагрузки между несколькими передачами и внутренним балансом вращающихся компонентов приводят к более плавной передаче мощности и снижению шума и вибрации по сравнению с другими типами передач, особенно на более высоких скоростях.
• Долговечность и длительный срок службы: Надежная конструкция и сбалансированное распределение нагрузки сводят к минимуму износ на отдельных зубах и подшипниках, что приводит к более длительному сроку службы и сокращению требований к техническому обслуживанию, даже при тяжелых нагрузках.

Сводка преимуществ планетарной коробки передач

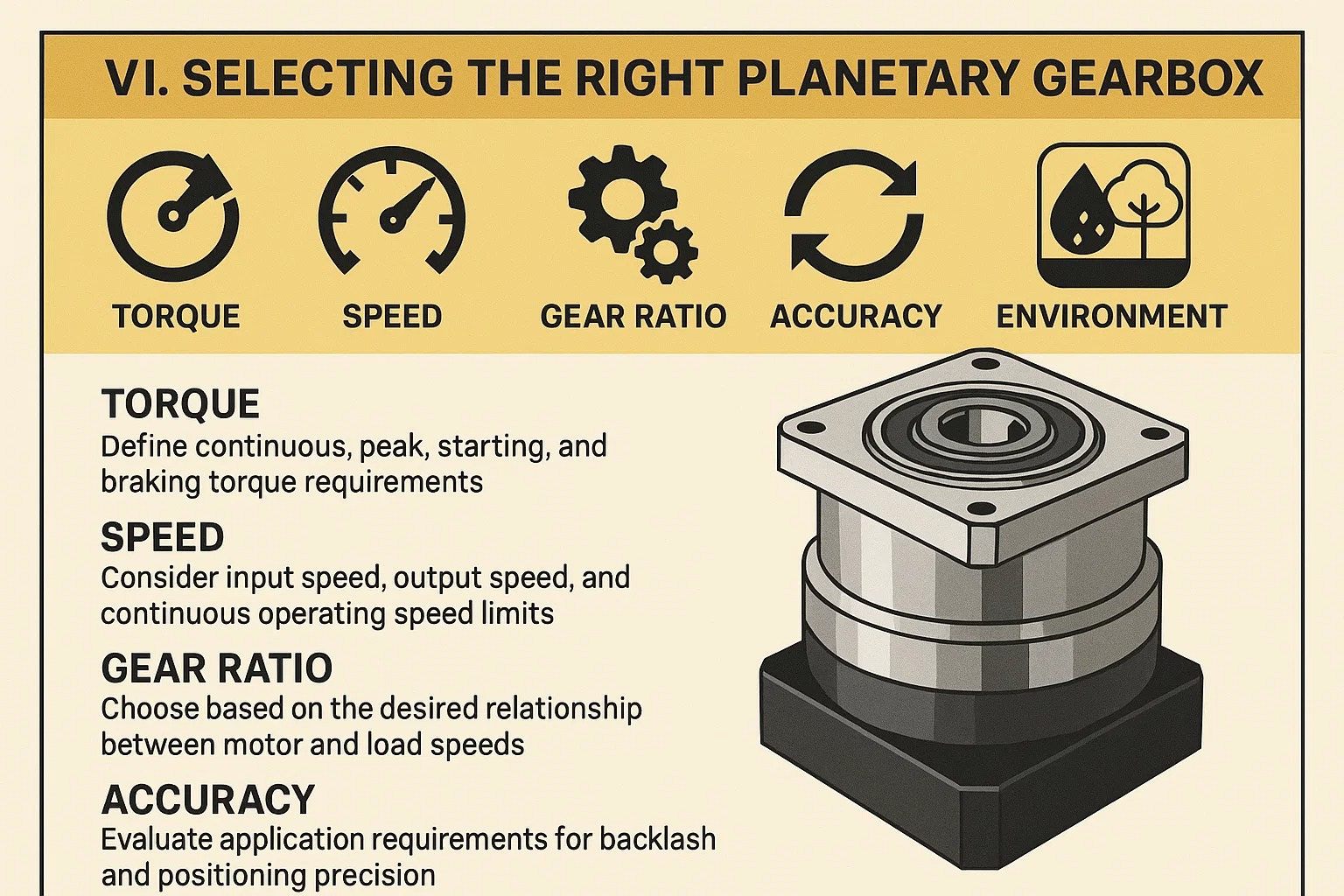

VI Выбор правильной планетарной коробки передач

Выбор правильной планетарной коробки передач является важным шагом для обеспечения производительности системы, надежности и экономической эффективности. Неверный выбор может привести к сбое оборудования, неэффективности или ненужным расходам. Этот процесс требует полного понимания требований приложения и тщательного сопоставления различных параметров коробки передач.

1. Факторы, которые следует учитывать: крутящий момент, скорость, передаточное соотношение, точность, окружающая среда

При выборе планетарной коробки передач необходимо оценить следующие основные факторы:

• Крутящий момент:
  • Выходной крутящий момент: Это один из самых важных параметров. Вам нужно четко определить Непрерывный эксплуатационный крутящий момент и любой потенциал пик крутящего момента or Ускоренный крутящий момент Приложение требует. Крутящий момент с номинальным моментом коробки передач должен быть выше, чем непрерывный операционный крутящий момент приложения, и его максимальная мгновенная вместимость должна быть в состоянии противостоять пику или стартовому мощению приложения.
  • Запуск крутящего момента и крутящего момента торможения: Эти переходные крутящие моменты часто выше, чем непрерывные крутящие моменты, и коробка передач требуется достаточная резервная способность для их обработки.
  • Оцененный крутящий момент против максимального крутящего момента: Большинство производителей обеспечивают номинальный выходной момент (обычно максимальный крутящий момент, который можно непрерывно передавать с определенной скоростью и временем срока службы) и максимальный моментальный крутящий момент (абсолютный предел, который коробка передач может выдержать в течение короткого продолжительности до потенциального повреждения). Всегда выбирайте на основе фактических потребностей вашего приложения.
• Скорость:
  • Скорость ввода: Обычно это относится к скорости выходной передачи двигателя в коробку передач. У каждой планетарной коробки передач есть допустимая максимальная скорость ввода , превышающий, что может привести к перегреву, увеличению шума или снижению продолжительности жизни.
  • Скорость вывода: Это окончательная рабочая скорость, требуемая приложением. Это получено путем деления скорости входа на передаточное соотношение.
  • Непрерывная работа операционной скорости: Скорость, с которой коробка передач может работать в течение длительных периодов. Высокоскоростная работа увеличивает генерацию тепла.
• Передаточное число:
  • А передаточное число действует как мост между скоростью двигателя и желаемой скоростью нагрузки. Это определяется путем деления скорости входа на скорость выхода.
  • При выборе соотношения рассмотрите эффективный диапазон рабочей скорости двигателя и конечную скорость, требуемую нагрузкой.
  • Если необходим очень высокий коэффициент сокращения, Многоступенчатая планетарная коробка передач может быть необходимо. Различные соотношения будут влиять на размер, эффективность и стоимость коробки передач.
• Точность (обратная реакция):
  • Обратная реакция: Относится к угловой игре или «склонам» в передаче. Он измеряется как количество вращения на выходном валу, когда входной вал удерживается фиксированным и раскачивается вперед и назад, обычно выражается в дуговые минуты Полем Чем меньше обратная реакция, тем выше точность передачи коробки передач.
  • Требования к применению:
    • Приложения высокого определения (например, робототехника, машины с ЧПУ, лазерная резка): Требуйте ультра-низкую обратную реакцию передач (например, <3 дуговой мимины) для обеспечения точного позиционирования и отслеживания пути.
    • Общие промышленные применения (например, конвейеры, упаковочные машины): Может иметь больше расслабленных требований обратной реакции (например, 5-15 дуговой мимины).
  • Нижняя обратная реакция обычно подразумевает более точное производство и более высокую стоимость для коробки передач.
• Среда:
  • Рабочая температура: Коробки передач предназначены для конкретных диапазонов рабочей температуры. Превышение этих пределов может повлиять на производительность смазки, срок службы уплотнения и общую надежность коробки передач. Экстремальная горячая или холодная среда требуют специальных конструкций или смазков.
  • Класс защиты (рейтинг IP): Основываясь на наличии пыли, влаги или коррозийных агентов в рабочей среде, выберите коробку передач с соответствующим рейтингом IP (например, IP65, IP67) для защиты внутренних компонентов.
  • Вибрация и ударные нагрузки: Если применение включает в себя высокий уровень вибрации или периодических ударов, может потребоваться более надежная коробка передач с более прочными подшипниками.
  • Монтажное пространство: В то время как планетарные коробки передач компактны, убедитесь, что существует достаточно места для монтажа и надлежащего рассеяния тепла.

2. Фактор обслуживания

А Фактор обслуживания ( фон s ​ ) является важнейшим множителем конструкции, используемым для регулировки номинального рейтинга крутящего момента передачи передач, чтобы учесть различные неопределенности и требовательные условия, присутствующие в фактическом применении. Это гарантирует, что выбранная коробка передач имеет достаточный запас емкости для нагрузки для его предполагаемого рабочего срока службы и надежности.

• Определение: Коэффициент обслуживания представляет собой корректирующий коэффициент, основанный на таких факторах, как тип нагрузки, уровень шока, ежедневные рабочие часы, начальная частота и условия окружающей среды.
• Расчет: А Оцененный крутящий момент выбранной коробки передач должна быть больше или равна Требуемый крутящий момент применения × Фактор обслуживания ( фон s ​ ) .
• Типичный диапазон коэффициентов обслуживания: Обычно между 1,0 и 2,0 или даже выше.
  • 1.0 - 1,2: Единая нагрузка, короткая ежедневная работа, без шоков.
  • 1.2 - 1,5: Умеренные ударные нагрузки, нормальная ежедневная работа.
  • 1,5 - 2,0: Тяжелые ударные нагрузки, непрерывная работа с тяжелыми работами, частые запуска/остановки.
• Важность: Производители обычно предоставляют подробные рекомендации по выбору факторов обслуживания в своих каталогах продуктов. Пренебрежение коэффициентом обслуживания может привести к перегрузке коробки передач, преждевременным износу и отказам.

3. Инерция

Инерция (момент инерции, Дж ) относится к сопротивлению объекта изменениям его вращательного движения. При выборе планетарных коробок передач для сервоприводов сопоставление инерции является критическим соображением.

• Нагрузка инерция: Инерция механических деталей, управляемых коробкой передач.
• Моторная инерция: Инерция ротора двигателя.
• Инерция коробки передач: Инерция внутренних вращающихся компонентов коробки передач (планеты, солнечные шестерни и т. Д.), Обычно выраженные как инерция, отражающаяся на входном валу.
• Коэффициент сопоставления инерции: Как правило, рекомендуется сохранить соотношение между инерцией нагрузки (отраженной с валом двигателя) и инерцией ротора двигателя в определенном диапазоне, обычно от 1: 1: 10: 1 (инерция нагрузки / инерция двигателя). Оптимальное соответствие часто между 3: 1 и 5: 1.
  • Слишком высокое соотношение: Может привести к нестабильности управления двигателем, вялым ответом, перегреву или вибрации.
  • Слишком низкое соотношение: Может привести к неэффективной работе, так как двигатель не полностью использует свои возможности.
• Расчет: Инерция нагрузки отражается на вал двигателя, деляя его на квадрат передаточного числа. Например, если передаточное число i и инерция нагрузки Дж L ​ , отраженная инерция нагрузки на валу двигателя Дж L ​ / i 2 .

4. Тепловая емкость

Теплоемкость Относится к максимальному количеству тепла, которую коробка передач может непрерывно рассеиваться без внутренней температуры, превышающей допустимые ограничения, учитывая конкретные условия окружающей среды.

• Источники тепла: Во время работы планетарные коробки передач генерируют тепло из -за трения сетки передач, трения подшипника и потерь смазки. Если это тепло не рассеивается эффективно, внутренние температуры будут расти.
• Влияние температуры: Чрезмерно высокие внутренние температуры ускоряют ухудшение смазки, снижают срок службы уплотнения и могут привести к преждевременному износу или повреждению передач и подшипников.
• Важность:
  • Для непрерывные тяжелые, высокоскоростные или длительные операции , Тепловая емкость является важным параметром выбора.
  • Даже если коробка передач соответствует емкости крутящего момента и требованиям к инерции, она все еще может перегреться во время непрерывной работы, если ее тепловая пропускная способность недостаточна.
• Рассеяние тепла: Тепло обычно рассеивается через площадь поверхности корпуса передач через естественную конвекцию, а иногда и через системы принудительного охлаждения, таких как вентиляторы. Производители предоставляют диаграммы тепловых емкости или данные, чтобы помочь пользователям оценить это.

5. Сопоставление коробки передач с приложением

Выбор планетарной коробки передач-это итеративный процесс, включающий компромисс и оптимизацию всех факторов, упомянутых выше.

1. Определите требования применения: Четко укажите необходимый выходной момент, скорость, точность, рабочее цикл и условия окружающей среды.
2. Предварительные расчеты: На основании крутящего момента и скорости, первоначально определяйте необходимое передаточное число.
3. Применить коэффициент обслуживания: Отрегулируйте требование крутящего момента, применяя соответствующий коэффициент обслуживания на основе типа нагрузки и условий работы.
4. Соответствие инерции: Оцените инерцию нагрузки и отразите ее с валом двигателя через передаточное соотношение, чтобы обеспечить хорошее соответствие с инерцией двигателя.
5. Проверьте тепловую емкость: Особенно для непрерывной работы убедитесь, что тепловая пропускная способность выбранной коробки передач достаточно для рассеивания генерируемого тепла.
6. Требования к точности: Основываясь на спросе приложения на точность позиционирования, выберите коробку передач с соответствующим классом обратной реакции.
7. Экологическая пригодность: Проверьте рейтинг защиты IP, диапазон рабочих температур и другие экологические спецификации.
8. Размер и монтаж: Подтвердите физические размеры коробки передач, вписываемых в доступное пространство и что стиль монтажа соответствует требованиям проектирования.
9. Проконсультируйтесь с производителем: Окончательный выбор должен интегрировать подробные технические характеристики, кривые производительности и руководства по выбору, предоставленные производителем. Часто инженеры производителя могут предложить экспертные консультации, адаптированные к вашему конкретному приложению.

Ключевые факторы для обзора выбора планетарной коробки передач

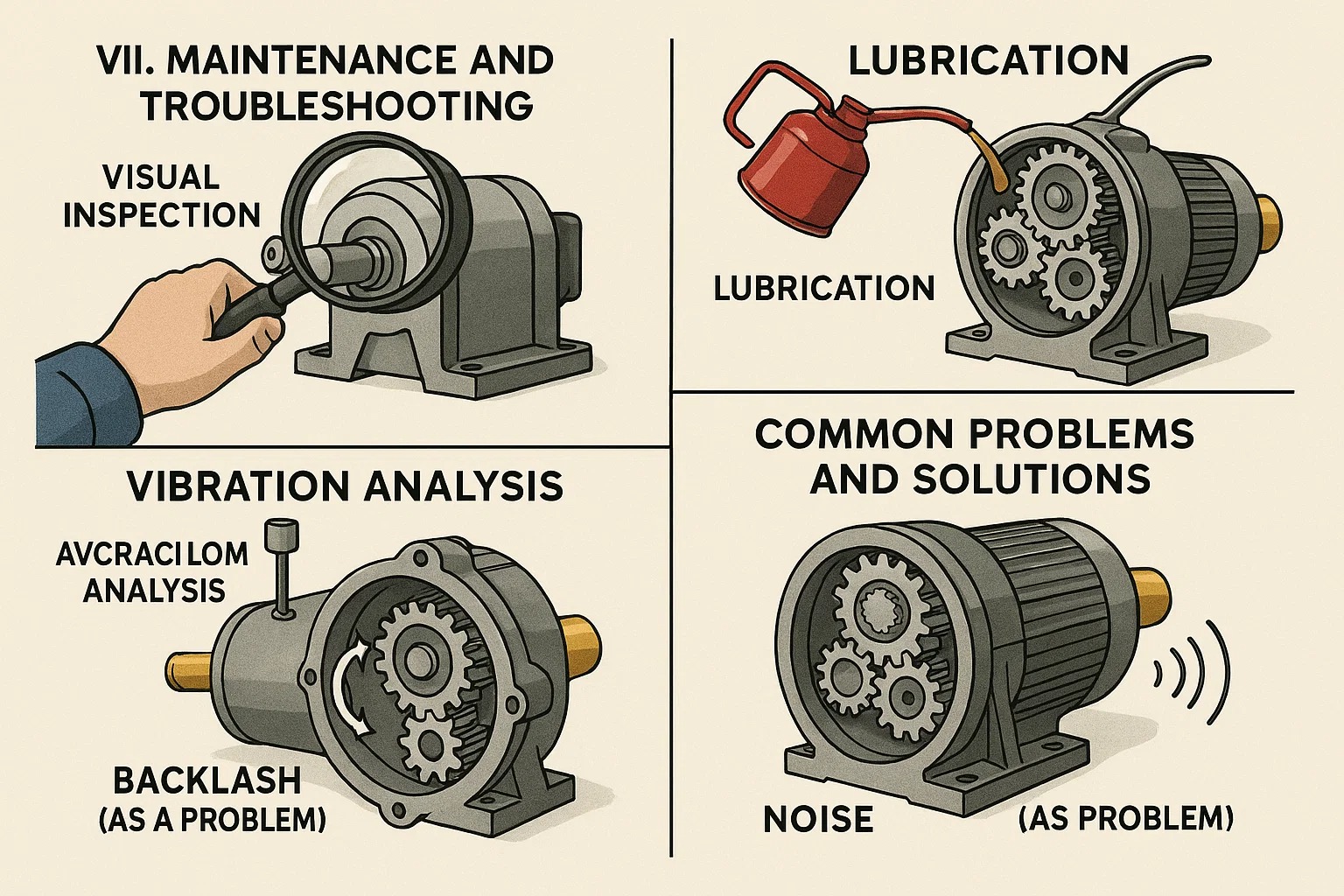

VII. Обслуживание и устранение неполадок

1. Регулярные задачи по техническому обслуживанию

Упреждающее и запланированное техническое обслуживание гораздо более экономически эффективно, чем реактивный ремонт. Типичный режим обслуживания планетарных коробок передач должен включать в себя:

• Визуальные проверки: Регулярно проверяйте коробку передач на предмет любых признаков внешнего повреждения, свободных крепеж, необычных вибраций или утечек масла вокруг уплотнений и суставов. Чистая внешняя коробка передач также помогает в эффективном рассеянии тепла.
• Проверка уровня смазки: Периодически осматривать уровень смазки. Для смазываемых маслом единиц это может включать в себя щуп или зерновое стекло. Для смазванных смазрительными устройствами убедитесь, что смазка доступна и чисто.
• Оценка состояния смазки: Проверьте цвет, ясность и последовательность смазки. Любые признаки обесцвечивания (потемнение), облачности (загрязнение воды) или металлических частиц указывают на необходимость немедленного изменения смазки и дальнейшего исследования.
• Проверка сгибаемости крепления: Со временем вибрации могут привести к ослаблению монтажных болтов и соединительных крепеж. Регулярно проверяйте и повторно проведите все критические болты в соответствии со спецификациями производителя. Свободные связи могут привести к смещению, увеличению износа и шуму.
• Уборка: Держите внешность коробки передач свободными от пыли, грязи и мусора. Наращивание может действовать как изоляционный слой, препятствуя рассеянию тепла и потенциально приводит к перегреву.

2. Смазка

Смазка, возможно, является единственным наиболее важным фактором в долговечности и производительности планетарной коробки передач. Он выполняет несколько жизненно важных функций:

• Уменьшает трение и ношение: Создает защитную пленку между движущимися частями (шестерни, подшипники), предотвращая контакт с металлом к ​​металлу.

• Рассеивает тепло: Уносит тепло, генерируемое трением, помогая поддерживать оптимальные рабочие температуры.

• Защищает от коррозии: Формирует барьер против влаги и коррозийных агентов, предотвращая ржавчину и деградацию внутренних компонентов.

• Очистить: Помогает унести частицы износа, сохраняя чистоту внутренних поверхностей.

• Типы смазочных материалов:

  • Смазка: Обычно используется для небольших, герметичных или низкоскоростных коробок передач. Он обеспечивает хорошие уплотнительные свойства и может работать в различных ориентациях. Тем не менее, он предлагает меньшую охлаждающую способность, чем масло.
  • Масло: Предпочтительны для более крупных, более высоких или более высоких мощных применений из-за его превосходного охлаждения и очистки. Различные вязкость доступны на основе скорости, температуры и нагрузки.

• Методы смазки:

  • Смазка смазки: Применяется через смазку с смазками с указанными интервалами.
  • Смазка масляной ванны: Передачи частично погружены в нефтяное резервуар, разбрызгивая масло на компоненты.
  • Смазочная смазка: Подобно масляной ванне, но больше полагается на движение передач для разбрызгивания масла.
  • Принудительная смазка (циркуляция нефти): Используется для больших мощных коробок передач, где масла прокачивается через систему, отфильтровано и охлаждается.

• График смазки: Всегда придерживаться строго Рекомендации производителя Полем Это включает в себя:

  • Первоначальное заполнение/изменение: Часто требуется после первоначального периода взлома.
  • Регулярные интервалы изменений: На основе рабочих часов, температуры, нагрузки и типа смазки.
  • Поверхности: Для систем, которые допускают это, поддержание правильного уровня смазки имеет важное значение.

3. Анализ вибрации

Анализ вибрации является мощным методом предсказательного обслуживания, используемой для обнаружения ранних признаков износа, повреждения или смещения в коробке передач, часто задолго до того, как произойдет слышимый шум или значительный отказ.

• Цель: Чтобы контролировать «здоровье» коробки передач, проанализируя его уникальную вибрационную подпись. Изменения в этой подписи указывают на развивающуюся проблему.
• Как это работает: Датчики (акселерометры) прикреплены к корпусу коробки передач для измерения вибраций. Эти измерения затем анализируются на конкретные частоты и амплитуды, которые соответствуют различным внутренним компонентам (например, конкретные зубы передач, подшипники, валы).
• Что обнаруживает:
  • Износ подшипника: Увеличение вибрации на определенных частотах, связанных с элементами подшипника (шарики/ролики, внутренняя раса, внешняя раса, клетка).
  • Дефекты зуба передачи: Чипленность, ячечка или ношение зубов для зубчатых колес создает уникальные вибрации.
  • Смещение: Размещение вала или монтажные проблемы могут вызвать характерные вибрации.
  • Дисбаланс: Несбалансированные вращающиеся компоненты могут привести к увеличению вибрации.
  • Разобедливость: Свободные компоненты могут вызвать ударные вибрации.
• Преимущества:
  • Снижение незапланированного времени простоя: Позволяет запланировать ремонт во время запланированного технического обслуживания, предотвращая катастрофические сбои.
  • Оптимизированные графики обслуживания: Сдвиг от технического обслуживания на основе времени, сокращение ненужных вмешательств.
  • Срок службы расширенного компонента: Решение незначительных проблем досрочно не позволяет им перерасти в серьезные проблемы.

4. Общие проблемы и решения

Устранение неполадок планетарной коробки передач часто начинается с тщательного наблюдения за симптомами (шум, тепло, утечка, снижение производительности), а затем систематически сузить потенциальные причины. Всегда обращайтесь к техническому руководству по боксу передач в первую очередь.

5. обратная реакция (как проблема)

В то время как какая -то негативная реакция является нормальной для любых передач, Увеличение негативной реакции часто указывает на износ или повреждение.

• Причины:
  • Нормальный износ: В течение расширенных рабочих периодов, зубных поверхностей и зазоров подшипника могут постепенно увеличиваться.
  • Износ подшипника: Изношенные подшипники позволяют валам перемещаться радиально, увеличивая эффективное зазор между зубчатыми зубами.
  • Износ/повреждение зуба передачи: Ярба, выплескание или чрезмерное износ на зубах передачи напрямую увеличивает игру.
  • Неправильная сборка: Неправильно затянутые болты или ненадлежащая подгонка во время начальной сборки или ремонта.
  • Перегрузка/ударные нагрузки: Внезапные, чрезмерные нагрузки могут деформировать или повредить зубчатые зубы и подшипники.
• Симптомы: Желкое или неточное движение во время изменений направления, снижение точности позиционирования в точных применениях, повышение шума (включение или стук во время разворотов).
• Решения:
  • Для большинства категорий запечатанных планетарных коробок передач, увеличение обратной реакции обычно означает Замена коробки передач Поскольку внутренние компоненты не предназначены для регулировки или ремонта поля.
  • В некоторых более крупных, исправных промышленных коробках передач изношенные компоненты (передачи, подшипники) могут быть заменены квалифицированным техником.
  • Обеспечить правильное выравнивание монтажа и соединения, чтобы исключить внешние причины.

6. Шум (как проблема)

Необычный шум от планетарной коробки передач является сильным показателем основной проблемы. Тип шума часто может намекнуть на проблему.

• Причины:
  • Недостаточно или загрязненная смазка: Отсутствие смазочной пленки или абразивных частиц в масле/смазке приводит к увеличению трения и измельчения звуков.
  • Изношенные или поврежденные подшипники: Производить ныть, гулять или шлифовать шумы, в зависимости от типа и степени износа.
  • Поврежденные зубы передачи: Чиппирование, ямы или сломанные зубы могут вызвать стук, разжигание или неровные шлифовальные звуки.
  • Смещение: Между двигателем и коробкой передач, или коробкой передач и приводной нагрузкой, может вызвать чрезмерную вибрацию и шум.
  • Перегрузка: Работа за пределы номинальной мощности приводит к увеличению напряжения, тепла и шума.
  • Резонанс: Если рабочая частота соответствует естественной частоте машины, она может усилить вибрации и шум.
• Симптомы: Ныть, гулять, шлифовать, развлекать, стучать, гремевать.
• Решения:
  • Проверьте/замените смазку: Обеспечить правильный тип, уровень и чистота.
  • Проверьте на одежду: Слушайте различные области, рассмотрите анализ вибрации, чтобы определить источник (подшипники, шестерни).
  • Пересмотр: Проверьте и исправьте любое смещение в приводном поезде.
  • Уменьшить нагрузку: Убедитесь, что коробка передач не работает за пределами его непрерывных или прерывистых рейтингов крутящего момента.
  • Изоляция: Используйте вибрационные крепления, если шум связан с резонансом или передаваемыми вибрациями.

Проблемы, причины и решения общей планетарной коробки передач

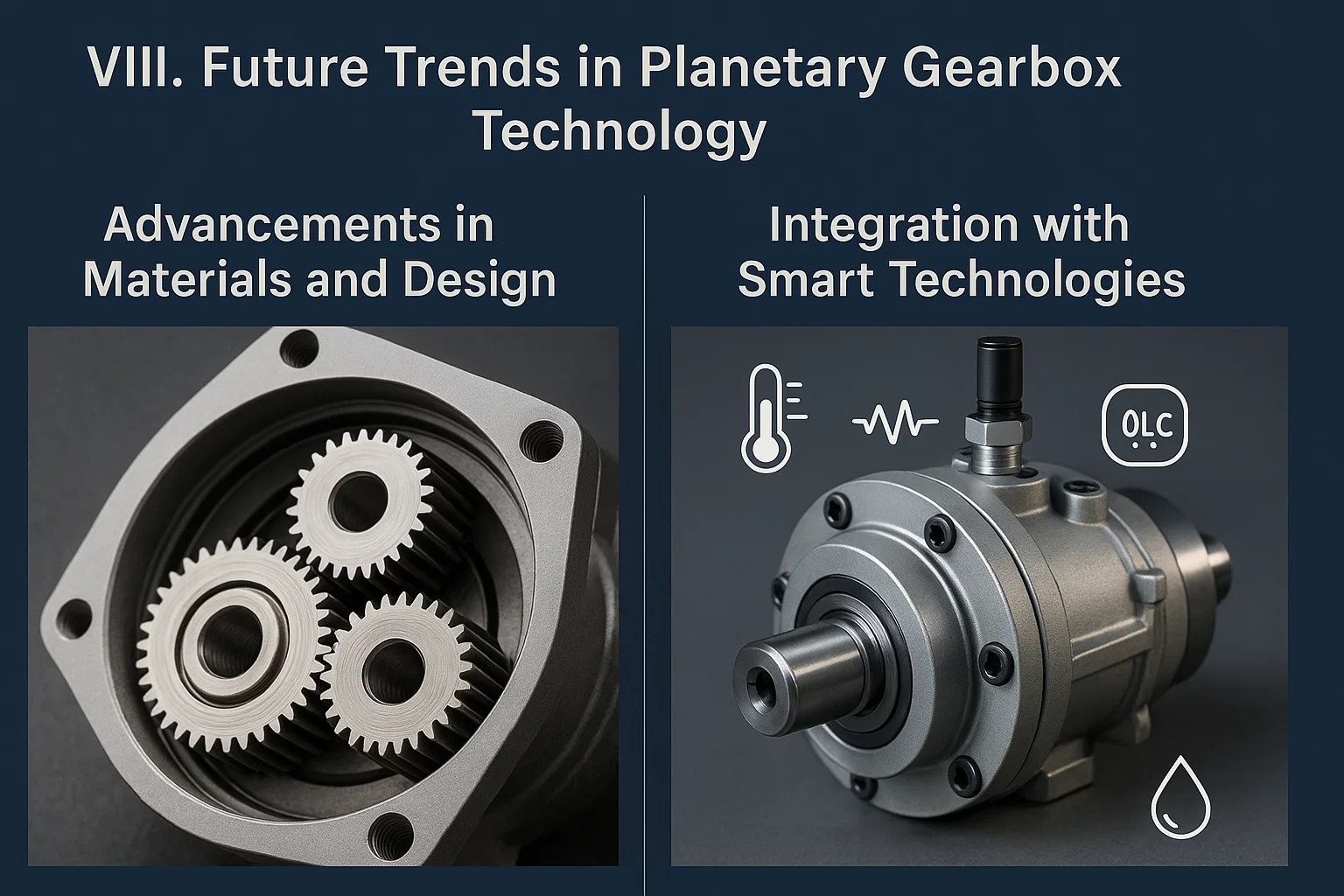

VIII. Будущие тенденции в технологии планетарной коробки передач

Сфера передачи электроэнергии постоянно развивается, что обусловлено повышением потребностей в повышении производительности, повышении эффективности, повышении интеллекта и повышением устойчивости в разных отраслях. Технология планетарной коробки передач находится на переднем крае этой эволюции, с несколькими ключевыми тенденциями, формирующими его будущее.

1. Достижения в области материалов и дизайна

Инновации в методологиях материаловедения и проектирования раздвигают границы того, чего могут достичь планетарные коробки передач:

• Усовершенствованные материалы:
  • Более высокая прочность на вес. Материалы соотношения: Исследование новых стальных сплавов, керамики и композитных материалов направлены на производство более легких, но более прочных передач и корпусов. Это особенно важно для аэрокосмической, автомобильной (особенно EV) и робототехники, где снижение веса напрямую влияет на производительность и энергоэффективность.
  • Улучшенная поверхностная обработка и покрытия: Разрабатываются новые методы упрочнения поверхности (например, усовершенствованное нитрирование, карбуризация) и низкофакторные покрытия, устойчивые к высоким содержанию (например, DLC-алмаз) углерод). Они повышают долговечность зубьев передач, уменьшают потери трения и продлевают срок службы компонентов, даже при экстремальных нагрузках или в сложных условиях.
  • Умные материалы: Несмотря на то, что в основном в исследованиях потенциальная интеграция интеллектуальных материалов, которые могут адаптироваться к изменяющимся условиям (например, самосмыкающемуся, самовосстанавливающемуся свойства), может революционизировать обслуживание коробки передач и долговечность.
• Оптимизированная геометрия передачи и дизайн зубов:
  • Усовершенствованное моделирование и анализ: Современные вычислительные инструменты, такие как анализ конечных элементов (FEA) и вычислительная динамика жидкости (CFD), позволяют инженерам точно моделировать и моделировать сетку передачи, распределение напряжений и поток смазки. Это приводит к оптимизированным профилям зубчатых зубчатых зубьев и геометрии, которые минимизируют концентрации напряжений, улучшают распределение нагрузки, снижают шум и максимизируют эффективность.
  • Модификация топографии: Проектирование конкретных микротопографий на поверхностях зубов может улучшить образование смазочной пленки, уменьшить трение и повысить устойчивость к износу.
• Аддитивное производство (3D -печать):
  • Сложная геометрия: 3D -печать позволяет создавать очень сложные внутренние структуры в коробках передач, таких как интегрированные каналы охлаждения, оптимизированные легкие конструкции или даже новые геометрии передач, которые невозможно создать с помощью традиционных методов обработки.
  • Быстрое прототипирование и настройка: Эта технология облегчает быстрое прототипирование новых проектов и обеспечивает экономически эффективное производство высокопоставленных планетарных коробок передач для нишевых приложений без обширных затрат на инструмент.

2. Интеграция с интеллектуальными технологиями

Конвергенция машиностроения с цифровыми технологиями преобразует планетарные коробки передач в «умные» компоненты, способные к самоконтролю и интеллектуальной работе.

• Интегрированные датчики: Будущие коробки передач будут все чаще показывать встроенные датчики для мониторинга критических параметров в режиме реального времени, таких как:
  • Температура: В различных внутренних точках для обнаружения перегрева.
  • Вибрация: Чтобы определить ранние признаки износа подшипника или повреждения передачи.
  • Скорость и крутящий момент: Для отслеживания производительности и обнаружения перегрузки.
  • Качество смазки: Датчики, которые могут обнаружить загрязнение или деградацию смазки.
• Искусственный интеллект (ИИ) и машинное обучение (ML):
  • Предсказательное обслуживание: Алгоритмы ИИ анализируют данные из интегрированных датчиков для прогнозирования потенциальных сбоев, прежде чем они произойдут, что позволяет проактивно обслуживать и минимизировать время простоя. Модели машинного обучения могут идентифицировать тонкие аномалии в рабочих моделях, которые могут пропустить анализ человека.
  • Оптимизация производительности: ИИ может анализировать условия работы и регулировать параметры (если система позволяет), чтобы оптимизировать эффективность или продлить срок службы компонентов.
  • Обнаружение аномалий: Быстрое помечение необычных условий эксплуатации, которые отклоняются от нормального поведения.
• Цифровая технология Twin:
  • Виртуальные реплики: Создание виртуального «цифрового близнеца» физической коробки передач позволяет моделировать в реальном времени, прогноз производительности и виртуальное тестирование различных сценариев, не влияя на фактическую физическую единицу.
  • Улучшенная диагностика: Цифровой близнец может обрабатывать данные в режиме реального времени из физической коробки передач, чтобы обеспечить очень точную диагностику и прогностики.

3. Мониторинг состояния

Мониторинг состояния (см) является краеугольным камнем технологии интеллектуальной коробки передач, изменяя стратегии технического обслуживания с реактивного или основанного на времени к прогнозированию и основанию на условиях.

• Определение: Мониторинг состояния включает в себя постоянное или периодическое наблюдение за состоянием планетарной коробки передач и ее компонентов для определения изменений, которые могут указывать на развивающуюся ошибку или ухудшение производительности.
• Методы:
  • Анализ вибрации: (Как подробно описано в разделе VII) остается основным инструментом, обнаруживая такие проблемы, как износ подшипника, дефекты зубчатого зуба и дисбаланс.
  • Мониторинг температуры: Отслеживание внутренних и внешних температур для определения тепла, вызванного трением, что указывает на потенциальные проблемы с смазкой или перегрузку.
  • Анализ нефти: Лабораторный анализ образцов смазочных материалов для обнаружения частиц износа, загрязнения (например, воды, топлива) и разложения смазки, обеспечивая понимание здоровья внутренних компонентов.
  • Акустическая эмиссия (AE): Прислушивание высокочастотных звуков, генерируемых зарождающимися разломами, такими как распространение трещин или повреждение поверхности.
• Преимущества: Упреждающее техническое обслуживание, уменьшенное время не простоя, увеличение использования активов, оптимизированные графики ремонта, продолжительный срок службы компонентов и повышенная безопасность работы.

4. Интеграция IoT

А Интернет вещей (IoT) Подключает планетарные коробки передач с более широкими цифровыми экосистемами, обеспечивая удаленный мониторинг, принятие решений, управляемые данными, и бесшовную интеграцию в умные фабрики (Industry 4.0).

• Подключение: Коробки передач будут все чаще оснащены модулями связи (например, Wi-Fi, Cellular, Ethernet) для передачи данных датчиков на локальные шлюзы или облачные платформы.
• Удаленный мониторинг и управление: Операторы и команды по техническому обслуживанию могут отслеживать здоровье Gearbox, показатели производительности и получать оповещения из любого места, способствуя удаленной диагностике и потенциально даже удаленные корректировки.
• Руководители, управляемые данными: Огромные объемы собранных данных позволяют обеспечить сложную аналитику, обеспечивая более глубокое представление о производительности коробки передач, определении тенденций, оптимизации эксплуатационных параметров и поддержке инициатив непрерывного улучшения.
• Интеграция с корпоративными системами: Коробы передач с поддержкой IOT могут беспроводится с системами планирования ресурсов предприятия (ERP), системами выполнения производства (MES) и компьютерными системами управления обслуживанием (CMMS), создавая целостное представление о заводских операциях и потребностях в техническом обслуживании.

Эти тенденции в совокупности указывают на будущее, когда планетарные коробки передач представляют собой не только механические компоненты, но и интеллектуальные, подключенные и самосознательные системы, которые вносят значительный вклад в эффективность, надежность и автоматизацию промышленных процессов.

Вывод: резюме планетарных коробок передач. Преимущества и использование

Это углубленное руководство прошло в сложный мир планетарных коробок передач, от их фундаментальных принципов работы до их разнообразных приложений и глубоких преимуществ. Мы исследовали, как эти гениальные механические системы, характеризующиеся их центральным солнечным механизмом, вращающимися планетами и внешним кольцом, трансформируют вращательную мощность для удовлетворения требовательных требований современной промышленности.

Мы видели, что основная прочность планетарных коробок передач заключается в их способности доставлять исключительно высокая плотность крутящего момента в пределах Удивительно компактный след Полем Эта уникальная конструкция позволяет эффективно распределять нагрузку по нескольким сеткам передачи, что приводит к превосходная эффективность передачи мощности и Минимальная обратная реакция , что имеет решающее значение для точного контроля. Эти неотъемлемые преимущества отличают их от обычных решений для передачи, что делает их краеугольным камнем высокоэффективного механизма.

Универсальность планетарных коробок передач очевидна в их широком распространении во множестве секторов. От точных движений Промышленная автоматизация и сортируемые суставы робототехника к надежным требованиям аэрокосмическая и Автомобильные передачи , они необходимы. Их роль распространяется на энергетический сектор, питание ветряные турбины и обеспечение точного позиционирования Солнечные системы отслеживания и оптимизация производительности в упаковочный и печатный механизм Полем Независимо от приложения, планетарные коробки передач постоянно обеспечивают необходимую силу, снижение скорости и точность для продвижения прогресса.

Кроме того, мы затронули непрерывную эволюцию этой технологии, обусловленную улучшением материалов, методов производства и интеграцией интеллектуальных технологий. Будущее обещает еще более интеллектуальные, подключенные и эффективные планетарные коробки передач, оснащенные сложными мониторинг состояния и Возможности IoT , раздвигая границы прогнозного обслуживания и оперативной оптимизации.

По сути, планетарные коробки передач - это гораздо больше, чем просто компоненты для снижения скорости или умножения крутящего момента; Они являются жизненно важными факторами точности, мощности и эффективности в мире, все больше зависимым от передового машин. Поскольку отрасли промышленности по -прежнему требуют более высоких показателей в небольших, более надежных пакетах, изобретательность и преимущества планетарных коробок передач обеспечат их незаменимую роль в течение десятилетий. Наша приверженность ведущего производителя состоит в том, чтобы продолжать инновации, предоставляя передовые решения планетарных коробок передач, которые отвечают развивающимся потребностям наших клиентов и способствуют будущему механической передачи электроэнергии.
